Fast, precise, maintenance and wear-free – Linear motors. Our linear systems can replace pneumatic and hydraulic solutions for extended life and environmentally friendly solutions.
Электродвигатели Dunkermotoren
СЕРИЯ ST ОТЛИЧАЕТСЯ ТЕМ, ЧТО
Наши линейные двигатели Dunkermotoren Servo tube Linear представляют собой электромагнитные прямые приводы в трубчатом линейном двигателе. Линейное движение быстрое, точное, не требует обслуживания и износа, без промежуточного соединения механических редукторов, шпинделей, надежная конструкция длительный срок службы.
- Tubular linear motor
- 3 phase technology
- Actuator, components and module
- High power density
- High efficiency
- Highly dynamic acceleration
- Very long life-time
- Freedom of maintenance
- Robust design
- Smooth controllability
- High-quality rare-earth magnets
- Integrated hall sensors for positioning
- Mounting options for DIN/ISO 6431
| Непрерывная сила | 8,6-615 N |
| Пиковая сила | up to 3690 N |
| Скорость | up to 9,3 m/s |
| Класс защиты | > IP 65 |
| Повторяемость | < 20 μm |

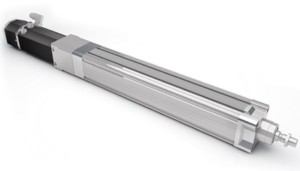

СЕРИЯ CASM ОТЛИЧАЕТСЯ:
- Упорный стержень с защитой от скручивания
- Исполнение с линейным и параллельным двигателем
- Исполнение с линейным и параллельным двигателем
- Не требует технического обслуживания
- Исполнение с ведущим и шариковым винтом
- Простая конфигурация положения (PI Motor)
- Доступно несколько интерфейсов ввода-вывода
- Очень долгий срок службы
| Непрерывные силы срыва | up to 5400 N* |
| Пиковые силы | up to 5400 N* |
| Длина хода | 50 – 800 mm |
| Скорость | up to 1 m/s |
| Ускорение | up to 6 m/s² |
| Повторяемость | +/- 0,01 mm |
| Напряжение питания | 12 – 48 VDC |
| * с мотор-редуктором (по запросу) |

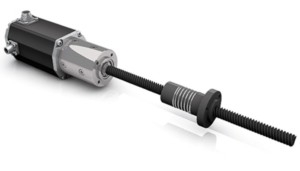

СЕРИЯ LSM/LSG/LPA ОТЛИЧАЕТСЯ:
- Токоведущие винты в сочетании с бесщеточными/щеточными двигателями
- Бесщеточные двигатели постоянного тока в сочетании с червячным или планетарным редуктором
- Компактность и экономия пространства
- Не требует технического обслуживания
- Надежная конструкция для различных применений
- Универсальное монтажное положение
- Со встроенной электроникой или без нее
- Типичные применения: Линейная регулировка и позиционирование
- Различное положение установки
- Возможный диапазон температур -40°C до +80°C
| Осевые силы | up to 680 N |
| Непрерывная сила | 650 N |
| Скорость | up to 300 mm/sec |
| Расстояние поездки | up to 1000 mm |
